Hair-pin motor elektrikli araç tahrik teknolojisinin öncüsü mü?

Porsche'nin ilk tamamen elektrikli spor otomobili Taycan, yeni nesil elektrikli tahrik sistemlerine öncülük etmeye aday bir teknoloji olan Hair-pin motoru da dahil olmak üzere çok sayıda yeniliği sergiliyor. Frankfurt Motor Show'da Great Wall Motors ve Schaeffler, diğerlerinin yanı sıra, Hair-pin motorlarının hünerlerini sergiledi. Peki bu teknoloji neden yeni bir elektrikli tahrik çağını başlatacak “anahtar” olarak görülüyor?

Saç pimli motor nedir?

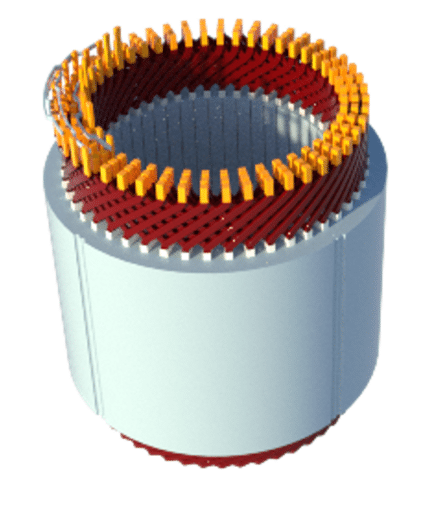

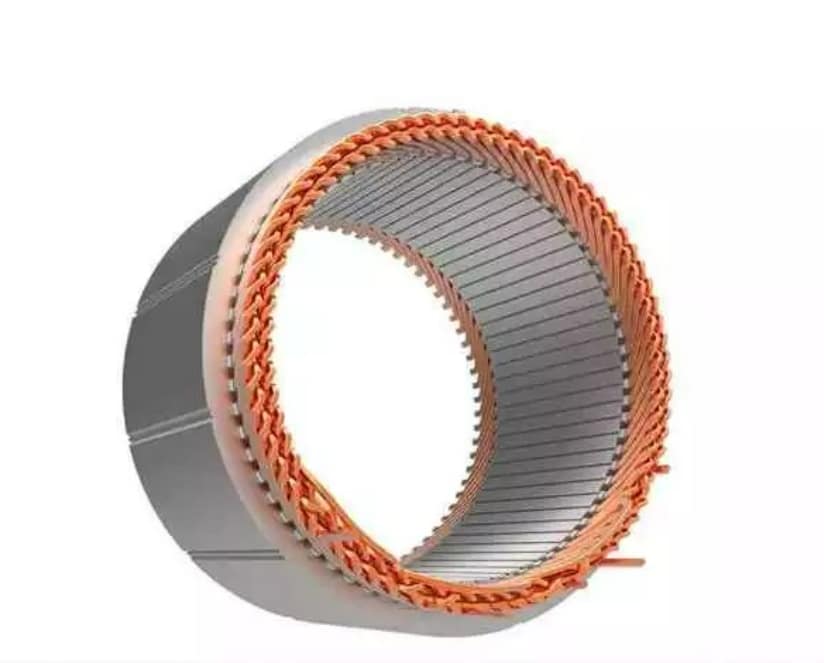

Hair-pin motor, stator sargılarının şekli ile geleneksel “yuvarlak telli motorlardan” ayrılır. Geleneksel motorlarda yuvarlak teller kullanılırken, Hair-pin motorlarda düz, dikdörtgen teller kullanılır.

Hair-pin motor neden geleceğin trendi?

1. Daha Küçük Boyut ve Daha Yüksek Güç

Yeni enerji araç tahrik sistemlerinin evrimi minyatürleştirme, entegrasyon ve yüksek güç yoğunluğuna doğru yönelmektedir. Saç pimli motorlar kompaktlık, malzeme verimliliği ve gelişmiş güç sunarak bu alanlarda mükemmeldir.

2. Motorun ortalama verimliliği 1%-2% kadar iyileştirilebilir

WLTC (Dünya Hafif Araç Test Prosedürü) standart çalışma koşulları altında, düz telli motorun dönüşüm verimliliği geleneksel yuvarlak telli motorunkinden 1.12% daha yüksektir; küresel ortalama altında, ikisinin verimlilik değerleri 2% farklılık gösterir; kentsel çalışma koşulları altında (düşük hız ve yüksek tork), ikisinin verimlilik değerleri 10% farklılık gösterir.

Motor Verimliliği	Ortalama Verimlilik (WLTC)	Ortalama Verimlilik (tam hız)
Kıl Pimli Motor	92.49%	94,78%
Yuvarlak Telli Motor	91.37%	92.76%
Farklar	1.12%	2.02%

3. Güç yoğunluğu 20%'den daha fazla artarak 4,7kW/kg'a ulaşmıştır.

Yuvarlak teller arasındaki boşluklara kıyasla Saç pimlerin kompakt yapısı nedeniyle Saç pim motorunun daha yüksek yuva doldurma oranı, daha güçlü bir manyetik alana ve daha yüksek motor gücüne dönüşür. Veriler, Hair-pin motorların aynı alanda 20-30% daha fazla kablo barındırabildiğini ve gücü benzer bir marjla etkili bir şekilde artırdığını göstermektedir. Bu aynı zamanda daha kompakt bir motorun aynı güç yoğunluğuna ulaşabileceği anlamına gelir.

Yuvarlak telli motorların mevcut seviyesi yaklaşık 3.5kW/kg iken, mevcut lider şirketlerin saç pimli motorlarının güç yoğunluğu yaklaşık 4,5kW/kg.

4. Daha iyi ısı yayma etkisi

Saç pimi tasarımı ayrıca artan tel temas alanı sayesinde ısı dağılımını iyileştirir ve daha küçük sarım hacmi sayesinde sarf malzemelerini azaltır. Bu da daha iyi hızlanma performansı ve daha az gürültü anlamına gelir ve genel araç performansını önemli ölçüde artırır.

Saç pimli motorlar neden yaygın olarak uygulanmıyor?

Avantajlarına rağmen, saç pimli motor tasarım ve üretim karmaşıklıkları ve artan aşınma gibi zorluklarla karşı karşıyadır. Saç pimli motorların sanayileşmesi, hammadde, süreç ve ekipman engelleri nedeniyle engellenmekte ve bu da sınırlı yaygınlaşmalarına katkıda bulunmaktadır.

Yuvarlak tellerden yassı dikdörtgen tellere geçiş, yukarı akış tel üretim teknolojisinde de yenilik gerektirmektedir. Pazar olgunlaşmadan önce maliyet paylaşımı yapan ortakların olmaması, otomobil şirketleri için yüksek Ar-Ge maliyetlerine yol açmaktadır.

Özetle, saç pimli motorlar geleneksel motorların yerini almada henüz baskın bir güç olmasa da, kısa vadeli üretim ve uygulamanın doğasında var olan riskler şu anda otomobil şirketlerinin benimseyemeyeceği kadar önemli. Laboratuvardan pazara uzanan yolculuk zorluklarla doludur. Bununla birlikte, teknolojik evrim kaçınılmaz bir eğilimdir ve Hair-pin motorların yeni enerji araçlarının geleceğinde önemli bir rol oynaması muhtemeldir.
