Araç Kontrol Ünitesi (VCU): Elektrikli Araçların Beyni

Araç Kontrol Ünitesi (VCU) nasıl çalışır?

Bu Araç Kontrol Ünitesi (VCU) yeni bir enerji aracının kontrol sisteminin merkezi beyni olarak görev yapar. Sürücü ve sistem giriş sinyallerini toplar, birden fazla alt sistemi koordine eder, kontrol komutları gönderir ve güvenlik, verimlilik ve performans sağlamak için tüm aracı sürekli olarak izler.

VCU, aşağıdaki gibi temel bileşenlerle gerçek zamanlı olarak iletişim kurar Motor Kontrol Ünitesi (MCU) ve Batarya Yönetim Sistemi (BMS) CAN veri yolu üzerinden. Sürücünün gaz pedalına basma veya bir sürüş modu seçme gibi niyetlerini hassas tork ve enerji kontrol komutlarına dönüştürürken çalışma durumunu sürekli olarak izler.

Araç Kontrol Ünitesi Türleri

VCU'lar özel işlevlerine ve hizmet ettikleri araç türüne göre sınıflandırılabilir. En yaygın kategoriler şunlardır:

• Güç Aktarım Kontrol Birimi (PCU): İçten yanmalı motorlu (ICE) araçlarda motor ve şanzıman sistemlerini denetler.
• Elektrikli Tahrik Kontrol Ünitesi (EDCU): Elektrikli ve hibrit araçlarda motor torkunu ve hızını kontrol eder.
• Batarya Yönetim Sistemi (BMS): Aracın akü paketinin güvenli bir şekilde şarj ve deşarj edilmesini izler ve yönetir.
• Şasi Kontrol Birimi (CCU): Araç dengesi, direksiyon ve frenleme gibi kritik işlevleri düzenler.
• Karoseri Kontrol Modülü (BCM): Aydınlatma, klima kontrolü ve araç güvenliği gibi yardımcı sistemleri idare eder.

Her bir VCU türü diğer VCU'larla koordinasyon içinde çalışır. Elektronik Kontrol Üniteleri (ECU'lar) entegre ve akıllı araç operasyonu sunmak için.

Araç Kontrol Ünitesinin Temel İşlevleri

1. Sürücü Kontrolü ve Enerji Yönetimi

VCU, sürücünün niyetini belirlemek ve motor tork çıkışını kontrol etmek için gaz ve fren pedallarından gelen sinyalleri yorumlar. EV performansının temeli olan yumuşak hızlanma, frenleme ve rejeneratif frenlemeyi sağlar.

2. Enerji Optimizasyonu

Sürüş menzilini en üst düzeye çıkarmak için VCU, motorun enerjiyi nasıl tükettiğini ve yeniden ürettiğini yönetir. Frenleme sırasında motorun bir jeneratör gibi hareket etmesini sağlayarak kinetik enerjiyi elektriğe dönüştürür ve mümkün olduğunda aküyü yeniden şarj eder.

3. Yüksek Gerilim Sistem Yönetimi

Akım dalgalanmalarını önlemek ve güvenliği sağlamak için ön şarj röleleri aracılığıyla aracın açılma ve kapanma sıralarını kontrol eder. Akü aşırı gerilimi veya motorun aşırı ısınması gibi kritik arızalarda VCU, direksiyon ve fren desteği gibi düşük voltajlı sistemleri korurken yüksek voltajlı gücü anında keser.

4. Termal Yönetim Koordinasyonu

VCU, sıcaklık kontrolünü tüm sisteme entegre eder Pil, motor, ve HVAC sistemleri. Örneğin, kışın kabin konforundan önce akü ısıtmasına öncelik verir; yazın ise aşırı ısınmayı önlemek için soğutma fanlarını ve soğutma sıvısı sistemlerini yönetir.

5. Durum İzleme ve Arıza Teşhisi

Sensörlerden ve ECU'lardan gelen verileri sürekli analiz eden VCU, arızaları tespit eder ve gösterge panelinde uyarılar görüntüler. Yüksek voltaj kaçağı gibi ciddi sorunlar ortaya çıktığında, hem aracı hem de yolcuları korumak için otomatik güvenlik tepkilerini tetikler.

6. Sürüş Modları ve Fonksiyonel Kontrol

Sistem birden fazla sürüş modunu destekler-Eko, Spor, ve Kar.

• Spor Modu: Maksimum tork ve performans sağlar.
• Eko Modu: Enerji verimliliğine ve genişletilmiş menzile öncelik verir.
• Tek Pedal Modu: Gaz pedalı bırakıldığında güçlü rejeneratif frenleme devreye girer.

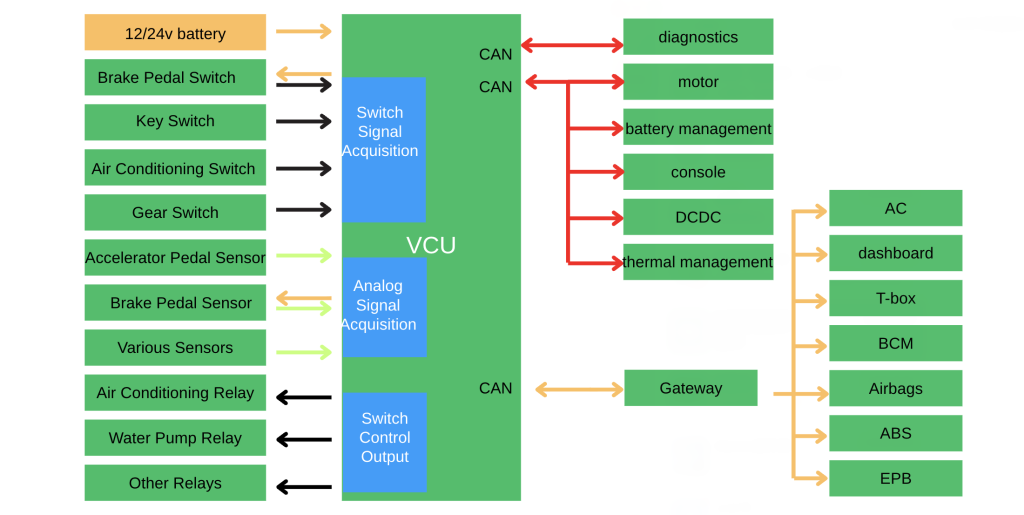

VCU Sistem Mimarisi

Tipik bir VCU şunlara bağlanır:

• Güç ve sinyal arayüzleri (anahtar ve analog girişler)
• Çıkış kontrol devreleri
• Çoklu CAN iletişim kanalları:
  • Teşhis ve kalibrasyon için bir adet
  • Güç aktarım ECU'ları için bir tane (genellikle yüksek hızlı iletişim)
  • Elektrikli alt sistem ECU'ları için bir adet

Bu çok kanallı kurulum, tüm araç sistemleri arasında hızlı ve güvenilir iletişim sağlar.

VCU Gelişiminde Gelecek Eğilimler

Elektronik ve elektriksel mimari dönüşüm dalgasında, VCU'lar kademeli olarak entegrasyon ve etki alanı kontrolüne doğru ilerlemektedir. Entegrasyon ve etki alanı kontrolü, entegre işlevler aracılığıyla verimliliği ve güvenilirliği artıran ve bir araç hizmet mimarisi elde etmek için yüksek performanslı çipler kullanan gelecekteki gelişim yönleridir. Entegrasyon, araç kontrol sisteminin bazı işlevlerinin tek bir kontrolörde birleştirilmesi anlamına gelir. Etki alanı kontrolü, VCU'yu güç etki alanının etki alanı kontrol merkezine dönüştüren ve yüksek performanslı çiplerin desteğiyle aracın SOA hizmet mimarisinin inşasını gerçekleştiren entegrasyon teknolojisinin daha da yükseltilmesidir.

---
